浅谈防雷工程的构造要求

信息来源:贵州云海气象科技服务有限责任公司 | 发布时间:2023-10-17 | 浏览:556次

贵州防雷公司建筑工程中,往往在屋面要安装防雷接闪装置,墙柱中有防雷引下结构钢筋,基础要设有接地体。


一、 概念:


内部防雷装置:用于减小雷电流在所需防护空间内产生的电磁效应的防雷装置,由屏蔽导体、等电位连接件和电涌保护器等组成。


接地体:埋入土壤或混凝土基础中作收流用的导体。


实际的建筑工程中,用的是共用接地系统:将防雷装置、建筑物基础金属构件、低压配电保护线、设备保护接地,屏蔽体接地、防静电接地和信息技术设备逻辑地等相互连接在一起的接地系统。


二、 雷击对建筑物的破坏形式有4种:


1、 防直击雷;


2、 防侧击雷;


3、 防雷电感应;


4、防雷电波侵入。


三、对应的措施:以第二类防雷建筑物防雷装置设置示例。


A、防直击雷装置采取以下措施:

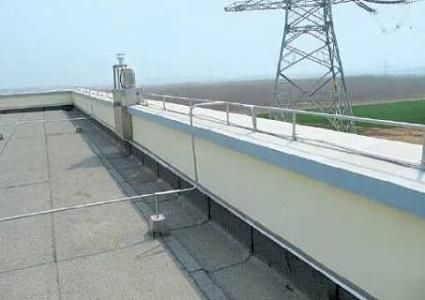

1、应沿屋项周边设避雷带,其安装位置应高出屋项外檐;


2、 利用建筑物混凝土梁、柱内2根直径不小于16mm(或4根直径不小于10mm)的钢筋作引下线,引下线不应少于2处,平均间距不应大于18m;


3、 优先利用基础和桩基内的钢筋体作接地体,或在无钢筋的条形混凝土基础或混凝土垫层内设人工基础接地体。当不能按上述方法处理时,另在地中专设人工接地体;


4、接地装置、外露金属管、接收天线与防雷装置的连接:用Φ10圆钢将外露金属管就近与钢筋网或专用避雷带连接。如有天线金属立柱与其金属底座连接在一起的,要将固定底座的地脚螺栓与屋面的避雷带连接。


B、防侧击雷装置:将距地面30m(一类30米、二类45米,或设计要求)及以上的金属窗门框架、阳台金属栏杆以及面积较大的金属装饰物等就近与钢筋引下筋或金属构架连接。


C、 防雷电感应:将建筑物内的设备、管道等主要金属物就近接至防直击雷接地装置上;防雷电感应的接地干线与接地装置的连接不应少于2处。


从此图可以看出,卫生间的等电位联接多么重要。


D、防雷电波侵入:所有进出建筑物的电缆金属外皮、保护钢管或金属线槽,及其他专业的金属管道,在入户处与防雷的接地装置相连。


贵州防雷公司告诉您注意事项: 利用钢筋作引下线时应在室内外的适当地点设若干连接板 , 这些连接板可供测量 、 接人工接地体和作等电位连接用 。 距地面不低于0.3m处设接地体连接板。
